Технические характеристики
| • Двигатель ISUZU/АН-6НК1Х-S | |
| Двигатель нового поколения, стандарт по выбросам Tier ЗА, соответствует ЕС нормам 97/68/ЕС, система Common rail, турбокомпрессор с промежуточным охлаждением воздуха |
|
| Непосредственный впрыск топлива | электронное управление |
| Количество цилиндров | 6 |
| Диаметр/ход | 115х125 мм |
| Рабочий объем | 7790 см3 |
| Мощность ЕЕС80/1269 | 202 кВт/275 л.с. при 2000 об/мин |
| • Гидравлическая система | |
| Максимальная подача насоса | 2х284 л/м |
| Максимальное рабочее давление | |
| Оборудование/Power Boost | 343/373 бар |
| Вращение поворотной платформы | 280 бар |
| Привод ходовой части | 343 бар |
| Масляной фильтр | 1 м |
| • Поворот | |
| Аксиально-поршневой мотор с постоянным рабочим объемом | |
| Макс. скорость вращения поворотной платформы | 9,6 об/мин |
| • Передвижение | |
| Привод оснащен двумя аксиально-поршневыми насосами с изменяемой подачей насоса | |
| Планетарная коробка передач, автоматический многодисковый тормоз | |
| Макс. транспортная скорость | 5,5 км/ч |
| Рабочая скорость | 3,2 км/ч |
| Переключение скоростей на панели инструментов | |
| Способность преодолевать подъемы | 70% (35) |
| • Электрическая система | |
| Напряжение | 24 В |
| Батареи | 2х12В- 128А*ч |
| Генератор | 24 В-50 А |
| Электрические соединения выполнены водостойкими | |
| • Рама | |
| Поддерживающие катки | 2 |
| Опорные катки | 9 |
| Количество траков | 48 |
| Ширина стандартных траков | 600 мм |
| Направление гусеницы |
передняя и центральная (2) |
| • Заправочные емкости | |
| Топливный бак | 580 л |
| Гидравлический бак | 175 л |
| Гидравлическая система | 350 л |
| Редуктор хода (каждой стороны) | 11 л |
| Редуктор поворота | 6 л |
| Двигатель (со сменным фильтром) | 36 л |
| Система охлаждения двигателя | 30 л |

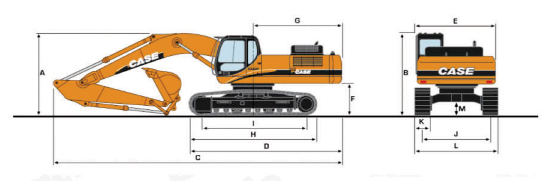

Габаритные размеры
|
|
LC |
NLC |
||
|
А |
Общая высота Рукоять 2,20 м |
м |
3,60 |
3,57 |
|
|
Рукоять 2,60 м |
м |
3,53 |
3,53 |
|
|
Рукоять 3,25 м |
м |
3,29 |
3,29 |
|
|
Рукоять 4,00 м |
м |
3,51 |
3,51 |
|
В |
Высота кабины |
м |
3,13 |
3,13 |
|
С |
Общая длина Рукоять 2,20 м |
м |
11,25 |
11,25 |
|
|
Рукоять 2,60 м |
м |
11,13 |
11,13 |
|
|
Рукоять 3,25 м |
м |
11,05 |
11,05 |
|
|
Рукоять 4,00 м |
м |
11,09 |
11,09 |
|
D |
Длина (без оборудования) |
м |
5,91 |
5,91 |
|
E |
Ширина поворотной платформы |
м |
3,04 |
3,04 |
|
F |
Расстояние до поворотной платформы |
м |
1,21 |
1,21 |
|
G |
Радиус поворота (задняя часть) |
м |
3,42 |
3,42 |
|
H |
Длина шасси |
м |
4,98 |
4,98 |
|
I |
Расстояние от центра ленивца до ведущей звездочки |
м |
4,04 |
4,04 |
|
J |
Ширина колеи |
м |
2,60 |
2,39 |
|
K |
Ширина трака (стандарт) |
мм |
600 |
600 |
|
L |
Ширина опорной тележки - с траком 600 мм |
м |
3,20 |
2,99 |
|
|
- с траком 700 мм |
м |
3,30 |
3,09 |
|
|
- с траком 800 мм |
м |
3,40 |
3,19 |
|
M |
Клиренс |
м |
0,48 |
0,48 |
Технические характеристики
С моноблочной стрелой 6,45 м
|
Длина рукояти |
2,20 м |
2,60 м |
3,75 м |
4,00 м |
|
|
А Макс. вылет |
м |
10,20 |
10,67 |
11,17 |
11,90 |
|
В Макс. вылет ковша на уровне земли |
м |
9,99 |
10,47 |
10,98 |
11,72 |
|
С Макс. глубина копания |
м |
6,30 |
6,73 |
7,34 |
8,14 |
|
D Глубина копания на расстоянии 2,44 м |
м |
6,10 |
6,55 |
7,19 |
8,01 |
|
Е Макс. высота выгрузки |
м |
6,77 |
7,14 |
7,23 |
7,54 |
|
F Макс. рабочая высота |
м |
9,85 |
10,32 |
10,37 |
10,67 |
|
G Минимальный радиус поворота |
м |
4,66 |
4,63 |
4,50 |
4,56 |
|
Н Макс. глубина копания при вертикальной стене |
м |
5,08 |
5,97 |
6,35 |
7,15 |
|
Сила отрыва (ковшевой цилиндр) - без Power Boost |
кН |
22700 |
19500 |
16400 |
14050 |
|
- c Power Boost |
кН |
22880 |
22880 |
22880 |
22880 |
|
Сила отрыва (цилиндр рукояти) - без Power Boost |
кН |
24600 |
21100 |
17800 |
15260 |
|
- c Power Boost |
кН |
24840 |
24840 |
24840 |
24840 |
