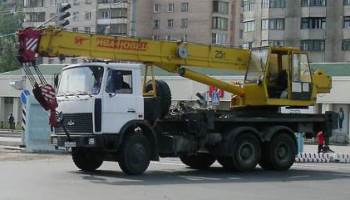

Передвижной подъёмный автоматический кран «Ивановец» КС-45717А-1 предназначен для производства разгрузочно-погрузочных и строительно-монтажных работ на рассредоточенных (удаленных) объектах. Кран монтируется на автошасси МАЗ-63038 и рассчитан на грузоподъемность до 25 тонн (в зависимости от типа груза).
Автокран КС-45717А-1 (МАЗ-63038) выпускается в двух модификациях, имеющих единое наименование, но различающихся назначением и грузоподъемностью. Один из них применяется для строительных и иных работ, требующих подъема обычных грузов весом до 25 тонн. Второй используется для подъема и транспортировки ядовитых и взрывоопасных веществ, общий вес которых не должен превышать 20 тонн. Данное снижение максимальной грузоподъемности является одной из мер обеспечения дополнительной безопасности.
Характеристики автокарана КС-45717А-1 (МАЗ-630303)
|
Шасси |
|
|
Базовое шасси |
МАЗ-630333/МАЗ-6303А3 |
|
Колесная формула |
6 x 4 |
|
Двигатель |
ЯМЗ-6562.10/Deutz BF6M1013FC Code CE 210F2 |
|
Мощность двигателя, кВт (л.с.) |
181/210 |
|
Подъемные характеристики |
|
|
Грузоподъемность, т, с обычными грузами |
25 |
|
с ядовитыми и взрывоопасными грузами |
20 |
|
Грузовой момент, тм |
75 |
|
Вылет стрелы, м |
2,0 - 19,7 |
|
Высота подъема (с гуськом), м |
10,0 - 21,3 (28,2) |
|
Длина стрелы, м |
9,0 - 21,0 |
|
Длина гуська, м |
7,0 |
|
Опорный контур на выдвинутых выносных опорах, м |
5,6х4,95 |
|
Опорный контур на втянутых выносных опорах, м |
2,25х4,95 |
|
Скорость подъема (опускания) груза при кратности полиспаста К=8, м/мин |
|
|
номинальная |
6,1 |
|
увеличенная (с грузом не более 4,5 т) |
12,2 |
|
Скорость посадки, м/мин |
0,3-1,7 |
|
Частота вращения, мин-1 |
1,7 |
|
Скорость передвижения, км/ч |
60 |
|
Габаритные размеры в транспортном положении и масса |
|
|
Длина, мм |
11 000 |
|
Ширина, мм |
2 500 |
|
Высота, мм |
3 900 |
|
Полная масса с основной стрелой, т |
22,38 |
|
Распределение нагрузки на дорогу: |
|
|
через шины передних колес, т.с |
5,48 |
|
через шины колес тележки, т.с |
16,90 |
На автокранах модели КС-45717А-1 установлены двигатели 181/210 л.с.
Краны оборудованы стрелой телескопической трёхсекционной, выдвижение которой выполняется гидроцилиндром и полиспастами. При необходимости увеличения подстрелового пространства, в соответствии с особым заказом, поставляется облегченный стальной удлинитель стрелы (гусек).
Привод механизмов автомобильного крана – гидравлический от насоса. В действие его приводит двигатель от шасси (МАЗ-63038). В функции гидропривода входит обеспечение простоты и легкости управления, совмещение крановых операций, широкий диапазон скоростей работы, плавность взаимодействия и функционирования механизмов.
Комплекс приборов и устройств отвечает за безопасную эксплуатацию. На протяжении всего срока службы телеметрическая память (самописец), установленная в ограничителе, фиксирует рабочие параметры и степень нагрузки.
Автокран «Ивановец» КС-45717А-1 на автошасси МАЗ-63038 завоевал репутацию удобной и надежной техники, получив заслуженное признание потребителей.
