Автомобильный кран КС-35714К-3 «Ивановец» считается одной из наиболее востребованных моделей универсальной грузоподъемной техники, используемой на территории России и ближних стран СНГ. Надежность конструкции, простота обслуживания и эксплуатации обеспечивает его широкое применение при проведении различных разгрузочно-погрузочных и строительно-монтажных работ.
Автокран КС-35714К-3 смонтирован на шасси КамАЗ-53605 и имеет грузоподъемность в 16 тонн, что вполне соответствует требованиям к специализированной технике современного образца.
Характеристики автокрана КС-35714К-3 (КАМАЗ-53605)
|
Шасси |
|
|
Базовое шасси |
КАМАЗ-53605/КАМАЗ 53605-D3 |
|
Колесная формула |
4 x 2 |
|
Двигатель |
КАМАЗ-740.62-280/Cummins 6ISBe 285 |
|
Мощность двигателя, кВт (л.с.) |
206/207,2 |
|

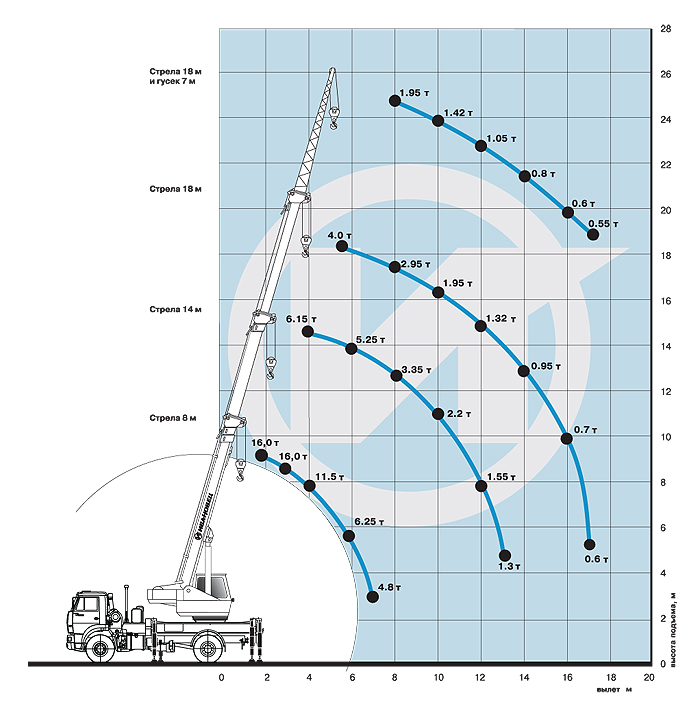

Подъемные характеристики |
|
|
Грузоподъемность, т |
16 |
|
Грузовой момент, тм |
48 |
|
Вылет стрелы, м |
1,9 - 17,0 |
|
Высота подъема (с гуськом), м |
9,1 - 18,4 (25,0) |
|
Длина стрелы, м |
8,0 - 18,0 |
|
Длина гуська, м |
7,0 |
|
Опорный контур |
5,2х4,0 |
|
Скорость подъема (опускания) груза при кратности полиспаста К=6, м/мин: |
|
|
номинальная |
7,5 |
|
увеличенная (с грузом не более 4,5 т) |
15 |
|
Скорость посадки, м/мин |
0,2 |
|
Частота вращения, мин-1 |
0,3 - 2,4 |
|
Скорость передвижения, км/ч |
60 |
|
Габаритные размеры в транспортном положении и масса |
|
|
Длина, мм |
10 000 |
|
Ширина, мм |
2 500 |
|
Высота, мм |
3 780 |
|
Полная масса с основной стрелой, т |
17,88 |
|
Распределение нагрузки на дорогу |
|
|
Через шины передних колес, т.с |
6,57 |
|
Через шины колес тележки, тс |
11,31 |
Кран имеет гидравлический привод механизмов (от насоса), который приводится в действие двигателем шасси. Он обеспечивает простоту и легкость управления автокраном, широкий диапазон рабочих скоростей, плавность работы механизмов, совмещение крановых операций.
240-сильный дизельный двигатель выполняет функции силовой установки КС-35714-К3. Устройство двигателя рассчитано на достаточно экономичный расход топлива и некритично к его качеству.
Основной рабочий механизм крана - телескопическая 3-х секционная стрела. Выдвижение секций обеспечивается полиспастами и гидроцилиндром. При необходимости увеличения подстрелового пространства автомобильный кран КС-35714К-3 может быть дополнен облегченным стальным решетчатым удлинителем стрелы (гусек).
В стандартный комплект оборудования крана входит так называемый «Черный ящик» - телеметрическая память, устанавливаемая в ограничителе. Самописец фиксирует рабочие параметры, нагрузку и прочее в течение всего срока эксплуатации.
